​烟气分析仪原理与应用

更新时间:2022-12-30

浏览次数:1007

2016年环保政策yuan年,2017年环保政策爆发年, 2018年环保政策落实年,今年的环保也是紧抓不放,按照国家要求各行业排放废气都要安装烟气净化处理设备,所以为了监测烟气净化处理设备的运行情况;更好掌握烟气净化处理设备的运行状态,企业需安装烟气在线监测系统,获取烟气净化处理前的各项污染物数据,可根据处理前后数据分析烟气净化系统是否正常运行,对于岗位操作、状态分析、故障预判都有重要意义。



烟气的主要组成成分


烟气的主要组成成分有:氮气,二氧化碳,水蒸气,颗粒物(尘、黑度),氧气,一氧化碳氮氧化合物二氧化硫,硫化氢,碳氢化合物,氰化氢,氨气,卤化物等。




由于企业排放烟气粉尘、含湿度较大,严重影响监测数据的准确性,西安润莱针对该问题采用抽取式取样,样气通过取样探杆进入到取样探头内,经过陶瓷滤芯过滤后,除去样气中的粉尘;取样探头通过加热器加热到 120℃~150℃,防止样气在经过取样探头后,产生冷凝水。

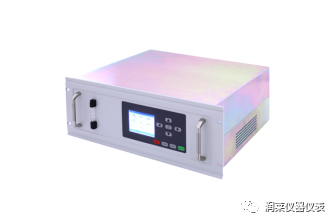

 RL-Z500紫外烟气分析仪是西安润莱仪器仪表有限公司针对国内外环保、工业控制现场在线气体分析自主研发的气体分析仪产品。该分析仪基于紫外吸收光谱技术和化学计量学算法,能够测量SO2、NO、NO2、O2、NH3、Cl2、O3、H2S等气体的浓度,具有测量精度高、可靠性高、响应时间快、适用范围广等特点,各项指标达到或超过国内外同类产品,可广泛应用于环保在线监测、工业控制、安全 监测等场合。

因为紫外线不易受到水分子的吸收,所以可以直接对经过过滤除尘的潮湿烟气进行分析,基于多通道光谱分析技术(OMA)和差分吸收光谱算法(DOAS)等,能够同时测量多种气体组分如SO2、NOX等,广泛应用于烟气排放连续监测系统、工业过程气体分析系统中。

DOAS紫外核心思想将气体的吸收光谱分解为快变和缓变两部分。快变部分与气体分子结构和组成的元素有关,是分子吸收光谱的特征部分;缓变部分与烟尘、水汽、背景气,及测量系统的变化等因素有关,是干扰部分。DOAS采用快变部分计算被测气体的浓度,测量结果不受干扰,准确性高。SUV-100紫外光谱气体分析仪同时采用DOAS算法和PLS算法相结合的处理方式,消除了烟尘、水汽、背景气体的干扰,同时也消除了测量系统波动对测量结果的影响,保证了测量的准确性和稳定性。

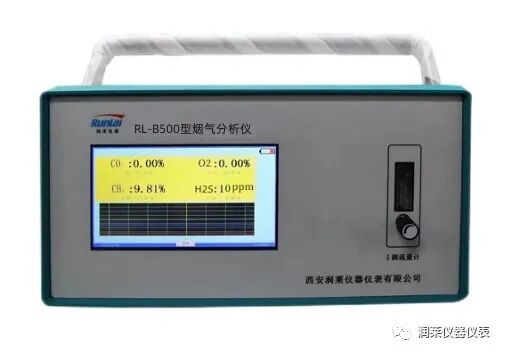

便携式烟气分析仪是利用电化学传感器连续分析测量CO2、CO、NOx、SO2等烟气含量的设备。

电化学气体传感器工作原理:将待测气体经过除尘、去湿后进入传感器室,经由渗透膜进入电解槽,使在电解液中被扩散吸收的气体在规定的氧化电位下进行电位电解,根据耗用的电解电流求出其气体的浓度。

在一个塑料制成的筒状池体内安装工作电极对电极参比电极,在电极之间充满电解液,由多孔四氟乙烯做成的隔膜,在顶部封装。前置放大器与传感器电极的连接,在电极之间施加了一定的电位,使传感器处于工作状态。气体在电解质内的工作电极发生氧化或还原反应,在对电极发生还原或氧化反应,电极的平衡电位发生变化,变化值与气体浓度成正比。可测量SO2、NO、NO2、CO、H2S等气体,但这些气体传感器灵敏度却不相同,灵敏度从高到低的顺序是H2S、NO、NO2、SO2、CO,响应时间一般为几秒至几十秒,一般小于1min;它们的寿命,短的只有半年,长则2年、3年,而有的CO传感器长达几年。




主要数据


参数
范围
单位
精度
分辨率
O2
0-21
vol.%
+0.2%
0.1%
CO
0-10000
ppm
+10ppm或5%测量值
1ppm
NO
0-1000
ppm
+5ppm或5%测量值
1ppm
NO2
0-5000
ppm
+5ppm或5%测量值
1ppm
SO2
0-5000
ppm
+5ppm或5%测量值
1ppm


发展

烟气的测量环境一般都是十分苛刻。大家都知道的很多含硫的烟气温度和含湿量十分高,含硫的烟气容易溶解于水蒸气,而造成测量数据的偏小。对此,烟气分析仪提出完善的解决方案。成为节能环保常用设备,特别针对环保和工业领域的需求而设计,适合于重污染源的各种烟气成份的准确监测。

为贯彻《中华人民共和国大气污染防治法》,改善环境和提高空气质量,保障人体健康,规范工业锅炉及炉窑烟气脱硫工程建设,国家制定了《工业锅炉及炉窑湿法烟气脱硫工程技术规范》等一系列法规成为国家环境保护标准,督促众多工业锅炉使用者在排放烟气时含硫量不得高于规定数值。



应用行业


润莱气体分析仪可用于电厂、冶金、水泥、化肥、化工、环保、科研等领域。
